WebRTC

1、WebRTC简介

WebRTC（Web Real-Time Communication）是一个支持网页浏览器进行实时语音对话或视频对话的API。它允许网络应用或者网站实现点对点的音视频通信，而无需借助任何插件。WebRTC的目标是使实时通信变得简单易用，让开发者能够轻松地在网页上实现实时音视频通信功能。

2、应用场景

1.点对点视频聊天：如微信视频等实时视频通话应用；
2.多人视频会议：企业级多人视频会议系统，如：飞书、钉钉、腾讯会议等；
3.在线教育：如在线课堂、在线辅导等；
4.直播：游戏直播、课程直播等；

3、P2P通信原理

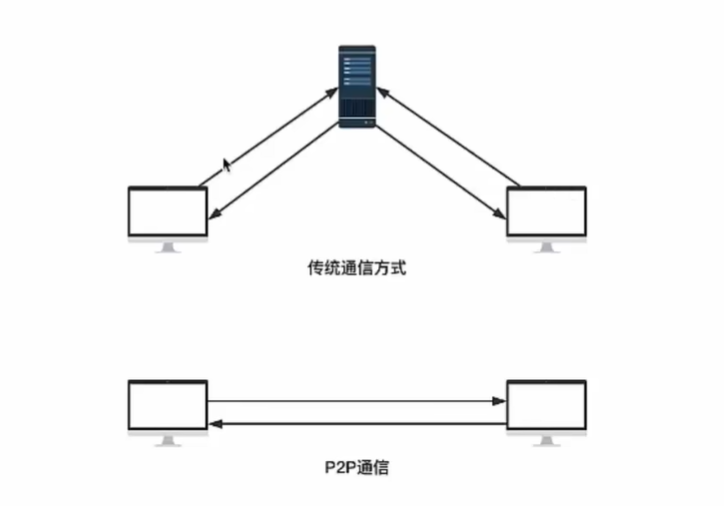

WebRTC使用P2P（Peer-to-Peer）通信原理，即点对点通信。在P2P通信中，两个设备可以直接进行通信，而不需要通过服务器中转。这使得通信更加高效，延迟更低。
要实现两个客户端的实时音视频通信，并且这两个客户端可能处于不同网络环境，使用不同的设备，都需要解决哪些问题？
主要是下面3个问题：
1.如何发现对方？
2.不同的音视频编解码能力如何沟通？
3.如何联系上对方？
如何发现对方？
在P2P通信的过程中，双方需要交换一些数据比如媒体信息，网络数据等信息，我们通常称这个过程叫做“信令（signaling）”。
对应的服务器即“信令服务器（signaling server）”，通常也有人将它称为“房间服务器”，因为它不仅可以交换彼此的媒体信息和网络信息，还可以交换一些其他信息，比如房间信息、用户信息等。
- 比如:
- - （1）通知彼此xxx用户加入了房间；
- - （2）通知彼此xxx用户离开了房间；
- - （3）通知彼此xxx用户正在共享屏幕；
为了避免出现冗余，并最大限度的提高与已有技术的兼容性，WebRTC标准并没有规定信令方法和协议。这里我们会用websocket来实现信令服务器。
不同的音视频编解码能力如何沟通？
不同浏览器对于音视频的编解码能力是不同的。
在WebRTC中，有一个专门的协议，称为 Session Description Protocol（SDP），用于描述音视频的编解码能力。
因此：参与音视频通讯的双方想要了解对方支持的媒体格式，必须要交换SDP信息。而交换SDP的过程，通常称为媒体协商
SDP信息包括：音视频编码格式、分辨率、帧率、传输协议等。
如何联系上对方？
其实就是网络协商的过程，即参与音视频实时通信的双方要了解彼此的网络情况，这样才有可能找到一条相互通讯的链路。
理想的网络情况是每个客户端都有自己的私有公网IP，这样的话就可以直接进行点对点连接。实际上呢，出于网络安全和其他原因的考虑，大多数客户端之间都是在某个局域网内，需要网络地址转换（NAT）。

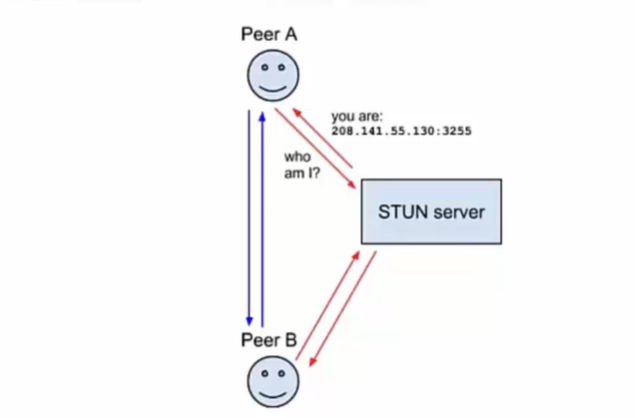

在WebRTC中我们使用ICE（Interactive Connectivity Establishment）机制建立网络连接。ICE协议通过一系列的技术（如： STUN、TURN、TURN+STUN等）帮助通信双方发现和协商可用的公共网络地址，从而实现NAT穿越。
ICE的工作原理如下：
- 1.首先，通信双方收集本地网络地址（包括私有地址和公共地址）以及通过STUN和TURN服务器获取的候选地址。
- 2.接下来，双方通过信令服务器交换这些候选地址。
- 3.通信双方使用这些候选地址进行连接测试，确定最佳的可用地址。
- 4.一旦找到可用的地址，双方就可以开始进行音视频通信。
在WebRTC中网络信息通常用candidate来描述
针对上面三个问题的总结：就是通过WebRTC提供的API获取各端的媒体信息SDP以及网络信息candidate,并通过信令服务器交换这些信息，从而实现音视频通信。

4、WebRTC API

1、音视频采集 getUserMedia

// 获取本地音视频流
const getLocalStream = async () => {
  const stream = await navigator.mediaDevices.getUserMedia({ // 获取音视频流
    video: true, // 是否获取视频
    audio: true // 是否获取音频
  })
  localVideo.value!.srcObject = stream // 将音视频流赋值给video标签
  localVideo.value!.play() // 播放音视频流
  return stream
}

2、核心对象 RTCPeerConnection

RTCPeerConnection是WebRTC中最核心的对象，它负责建立和管理点对点的连接，包括媒体协商、ICE协商、媒体传输等。

const peer = new RTCPeerConnection({
  iceServers:[ // 部署的时候需要配置
    {
      urls: 'stun:stun.l.google.com:19302' // 谷歌的公共服务
    },
    {
      urls: 'turn:turn.example.com:3478', // TURN服务器地址
      username: 'user', // TURN服务器用户名
      credential: 'pass' // TURN服务器密码
    }
  ]
})

主要会用到以下几个方法：

媒体协商方法
createOffer：创建一个offer，用于开始媒体协商。
createAnswer：创建一个answer，用于响应一个offer。
setLocalDescription：设置本地SDP。
setRemoteDescription：设置远程SDP。
重要事件：
onicecandidate：当ICE候选者被收集到时触发。
onaddstream：当远程媒体流到达时触发。
整个媒体协商过程可以简化为三个步骤对应上述四个媒体协商方法：
1.呼叫端创建Offer（createOffer）并将offer消息（内容是呼叫端的SDP）通过信令服务器传送给接收端，同时调用setLocalDescription方法将offer消息保存到呼叫端的本地SDP中。
2.接收端收到对端的Offer信息后调用setRemoteDescription方法将Offer信息保存到接收端的本地SDP中，然后创建Answer（createAnswer）并将answer消息（内容是接收端的SDP）通过信令服务器传送给呼叫端，同时调用setLocalDescription方法将answer消息保存到接收端的本地SDP中。
3.呼叫端收到对端的Answer信息后调用setRemoteDescription方法将Answer信息保存到呼叫端的本地SDP中，至此，媒体协商完成。
经过上述三个步骤，则完成了P2P通信过程中的媒体协商部分，实际上在呼叫端以及接收端调用setLocalDescription同时也开始了收集各端自己的网络信息（candidate），然后各端通过监听事件onicecandidate收集各自的candidate并通过信令服务器传递给对端，进而打通P2P通信的网络通道，并通过监听 onaddstream 事件拿到对方的视频流进而完成了整个视频通话过程。

5、案例

1、项目搭建
- 前端项目
- 1.项目使用vue3+ts运行如下命令：

bash

npm create vite@latest webrtc-client -- --template vue-ts

- 2.引入tailwindcss:

bash

npm install -D tailwindcss postcss autoprefixer
npx tailwindcss init -p

- 3.配置tailwindcss,在tailwind.config.js中添加如下配置：

module.exports = {
  content: [
    "./index.html",
    "./src/**/*.{vue,js,ts,jsx,tsx}",
  ],
  theme: {
    extend: {},
  },
  plugins: [],
}

- 4.在main.ts中引入tailwindcss:
- ts
```
import './style.css'
```
- 5.在style.css中引入tailwindcss:

scss

@tailwind base;
@tailwind components;
@tailwind utilities;

- 6.在App.vue中添加如下代码：

Vue

<template>
  <div class="flex items-center flex-col text-center p-12 h-full">
    <div class="relative h-full mb-4">
      <video
         ref="localVideo"
         class="w-96 h-full bg-gray-200 mb-4"></video>
      <video
         ref="remoteVideo"
         class="w-32 h-48 absolute bottom-0 right-0 object-cover"></video>
      <div v-if="caller && calling" class="absolute top-2/3 left-36 flex flex-col items-center">
        <p class="mb-4 text-white">等待对方接听...</p>
        <img @click="hangUp" src="./hangup.svg" alt="hangup" class="w-16 cursor-pointer">
      </div>
      <div v-if="called && calling" class="absolute top-2/3 left-32 flex flex-col items-center">
        <p class="mb-4 text-white">收到视频邀请...</p>
        <div class="flex">
          <img @click="hangUp" src="./hangup.svg" alt="hangup" class="w-16 cursor-pointer mr-4">
          <img @click="acceptCall" src="./accept.svg" alt="answer" class="w-16 cursor-pointer" >
        </div>
      </div>
    </div>
    <div class="flex gap-2 mb-4">
      <button class="rounded-md bg-indigo-600 px-4 py-2 text-sm font-semibold text-white"
       @click="callRemote">发起视频</button>
      <button class="rounded-md bg-red-600 px-4 py-2 text-sm font-semibold text-white"
       @click="hangUp">挂断视频</button>
    </div>
  </div>
</template>
<script lang="ts" setup>
 import { ref } from 'vue'
 const called = ref<boolean>(false) // 是否是接受方
 const caller = ref<boolean>(false) // 是否是发起方
 const calling = ref<boolean>(false) // 呼叫中
 const communicating = ref<boolean>(false) // 视频通话中
 const localVideo = ref<HTMLVideoElement>() // video标签实例，播放人的视频
 const remoteVideo = ref<HTMLVideoElement>() // video标签实例，播放对方的视频

 // 发起方发起视频中请求
 const callRemote = () => {
  console.log('发起视频')
 }
 // 接受方接受视频请求
 const acceptCall = () => {
  console.log('同意视频邀请')
 }
 // 挂断视频
 const hangUp = () => {
  console.log('挂断视频')
 }
</script>

- 执行完上面步骤可以运行npm run dev 来在本地启动项目了
- 后端项目
- 创建一个webrtc-server的文件夹，执行npm init ,一路回车即可，然后运行如下命令安装 socket.io 和 nodemon:
- bash
```
npm install socket.io nodemon --save
```
- 在webrtc-server文件夹下创建一个index.js文件，内容如下:

javascript

const socket = require('socket.io');
const http = require('http');
const server = http.createServer();
const io = socket(server,{
  cors:{
    origin:'*', //允许所有来源
  }
});
io.on('connection',sock=>{
  console.log('连接成功')
// 向客户端发送连接成功的消息
  sock.emit('connection success')
})
server.listen(3000,()=>{
  console.log('服务器启动成功')
})

- 在packag.json中添加如下命令:

json

 {
  "scripts": {
    "start": "nodemon index.js"
  }
}

- 运行npm start即可启动后端项目
- 前端连接信令服务器
- 前端需要安装 socket.io-client,并连接信令服务器
- 先安装 socket.io-client：
- bash
```
 npm install socket.io-client --save
```

Vue

<script lang="ts" setup>
 import { onMounted,ref,onUnmounted } from 'vue'
 import { io , Socket} from 'socket.io-client'

 const socket = ref<Socket | null>(null) // socket实例
 onMounted(()=>{
   socket.value = io('http://localhost:3000') // 连接信令服务器
   socket.value.on('connection success',()=>{
     console.log('连接信令服务器成功')
   })
 })
 onUnmounted(()=>{
   socket.value?.disconnect() // 断开连接
 })
</script>

- 发起视频请求
- 角色：用户A -- 发起方，用户B -- 接收方
- 房间：类比聊天窗口
- 连接成功时加入房间：

javascript

 // 前端代码
const roomId = '001'
  sock.on('connectionSuccess',()=>{
    console.log('连接信令服务器成功')
    sock.emit('joinRoom',roomId) // 前端发送加入房间事件
  })

- 后端代码：

javascript

 // 后端代码
  sock.on('joinRoom',(room)=>{
    console.log('用户加入房间',room)
    sock.join(room) // 加入房间
  })

- 用户A发送视频请求并通知用户B:

javascript

 // 发起方 发起视频聊天请求
const callRemote = async ()=>{
console.log('发起视频请求')
caller.value = true
calling.value = true
await getLocalStream() // 获取本地视频流
// 向信令服务器发起请求事件
socket.value?.emit('callRemote',roomId)
}

- 用户B同意视频请求，并且通过信令服务器通知A用户

javascript

 // 接收方 接受视频聊天请求
const acceptCall =  ()=>{
  console.log('接受视频请求')
  // 向信令服务器发起请求事件
  socket.value?.emit('acceptCall',roomId)
}

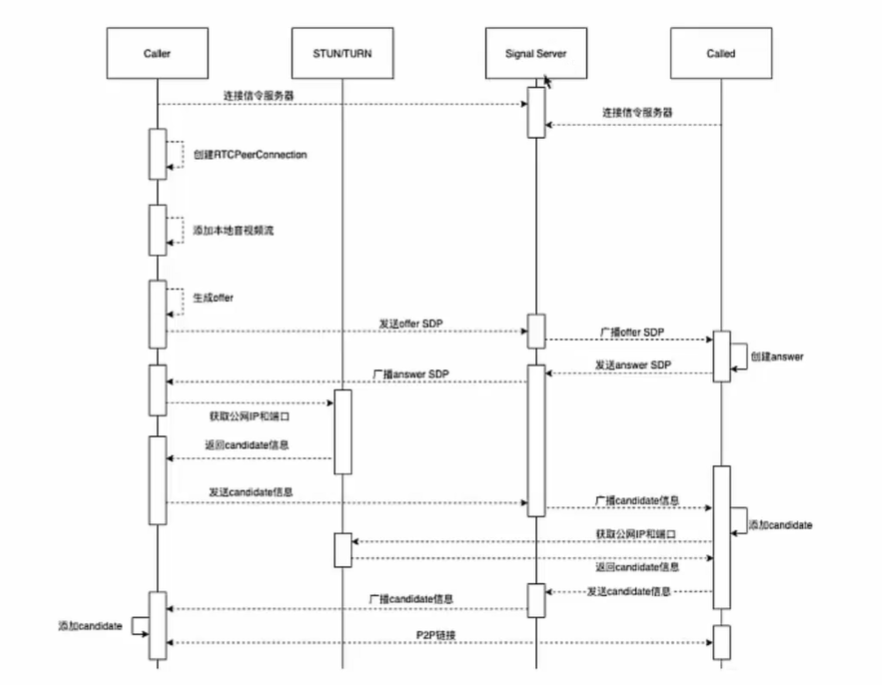

- 开始交换SDP信息和candidate信息
- 1.用户A创建RTCPeerConnection对象，添加本地音视频流，生成offer,并且通过信令服务器将offer发送给用户B

javascript

 // 发起方 创建RTCPeerConnection对象
peer.value = new RTCPeerConnection()
// 添加本地视频流
peer.value.addStream(localStream.value)
// 创建offer
const offer = await peer.value.createOffer({
  offerToReceiveAudio: 1,
  offerToReceiveVideo: 1
})
// 设置本地描述的offer
await peer.value.setLocalDescription(offer)
// 向信令服务器发送offer
socket.value?.emit('sendOffer',{offer,roomId})

- 2.用户B收到用户A的offer

javascript

 // 接收方 接收offer
sock.on('sendOffer',(offer)=>{
  if(called.value){ // 判断接收方
     console.log('收到offer',offer)
  }
})

- 3.用户B创建RTCPeerConnection对象，添加本地音视频流，设置远程描述的offer,生成answer,并且通过信令服务器将answer发送给用户A

javascript

   // 获取本地音视频流
   const getLocalStream = async () => {
   //共享屏幕
   // return navigator.mediaDevices.getDisplayMedia({ video: true, audio: true }).then(stream => {
   // localVideo.value!.srcObject = stream // 将音视频流赋值给video标签
   // localVideo.value!.play() // 播放音视频流
   // localStream.value = stream
   // return stream
   // });
   //开启音频摄像头 （注意：浏览器安全策略，部署到服务器如果是非https，则无法开启摄像头，getUserMedia不存在该方法）
   const stream = await navigator.mediaDevices.getUserMedia({ // 获取音视频流
     video: true, // 是否获取视频
     audio: true // 是否获取音频
   })
   localVideo.value!.srcObject = stream // 将音视频流赋值给video标签
   localVideo.value!.play() // 播放音视频流
   localStream.value = stream
   return stream
   }
 // 接收方 接收offer
// 创建RTCPeerConnection对象
peer.value = new RTCPeerConnection()
// 添加本地视频流
const stream = await getLocalStream()
peer.value.addStream(stream)
// 设置远程描述的offer
await peer.value.setRemoteDescription(offer);
// 创建answer
const answer = await peer.value.createAnswer()
// 设置本地描述的answer
await peer.value.setLocalDescription(answer)
// 向信令服务器发送answer
socket.value?.emit('sendAnswer',{answer,roomId})

- 4.用户A收到用户B的answer

javascript

 // 发送方 接收answer
sock.on('sendAnswer',(answer)=>{
  if(caller.value){ // 判断发送方
     // 设置远程描述的answer
     peer.value.setRemoteDescription(answer)
  }
})

- 5.用户A获取candidate信息并且通过信令服务器发送candidate给用户B

javascript

// 发送方 获取candidate信息并且通过信令服务器发送candidate给用户B
peer.value.onicecandidate = (event) => {
  if (event.candidate) { // 判断是否有candidate信息
    // 通过信令服务器发送candidate信息给用户B
    socket.value?.emit('sendCandidate', { candidate: event.candidate, roomId })
  }
}

- 6.用户B收到并添加用户A的candidate信息

javascript

// 接收方 接收candidate信息
sock.on('sendCandidate', async (candidate) => {
  if (!caller.value) { // 判断接收方
    // 添加用户A的candidate信息
   await peer.value.addIceCandidate(candidate)
  }
})

- 7.用户B获取candidate信息并且通过信令服务器发送candidate给用户A

javascript

// 接收方 获取candidate信息并且通过信令服务器发送candidate给用户A
peer.value.onicecandidate = async (event) => {
  if (event.candidate) { // 判断是否有candidate信息
    // 通过信令服务器发送candidate信息给用户A
    await socket.value?.emit('sendCandidate', { candidate: event.candidate, roomId })
  }
}

- 8.用户A收到并添加用户B的candidate信息

javascript

//  接收candidate信息
sock.on('sendCandidate', async (candidate) => {
  // if (!caller.value) {
    await peer.value.addIceCandidate(candidate)
  // }
})

- 9.用户A和用户B建立连接，可以进行P2P通信流

javascript

 // 监听onaddstream事件，获取对方视频流
 peer.value.onaddstream = (event) => {
  calling.value = false
  communicating.value = true;
  // 将对方视频流添加到video元素中
  remoteVideo.value!.srcObject = event.stream
  // 播放视频
  remoteVideo.value!.play()
}

- 挂断视频

javascript

// 挂断视频
const hangUp = async () => {
  socket.value?.emit('hangUp',roomId)
}

// 状态恢复
const reset = () => {
 // 关闭本地视频流
 localVideo.value!.srcObject?.getTracks().forEach(track => track.stop())
 // 关闭远程视频流
 remoteVideo.value!.srcObject?.getTracks().forEach(track => track.stop())
 // 关闭本地视频流
 localVideo.value!.srcObject = null
 // 关闭远程视频流
 remoteVideo.value!.srcObject = null
 // 关闭本地
 peer.value.close()
  calling.value = false
  caller.value = false
  called.value = false
  peer.value = null
  communicating.value = false
  localStream.value = null
}

- 案例演示
拓展：peerjs
peerjs-github
服务端实现

javascript

 const {PeerServer} =require('peer')
 const peerServer = PeerServer({port:9000,path:'/myPeerServer'})

客户端实现

vue

<script lang="ts" setup>
import { ref,onMounted } from 'vue'
import {Peer} from 'peerjs'

const url = ref<string>('')
const peer = ref<any>()
const localVideo = ref<HTMLVideoElement>()
const remoteVideo = ref<HTMLVideoElement>()
const peerId = ref<string>()
const remoteId = ref<string>()
const caller = ref<boolean>(false)
const called = ref<boolean>(false)
const callObj = ref<any>()

 onMounted(() => {
   peer.value = new Peer({ // 连接信令服务器
     host: 'localhost',
     port: 9000,
     path: '/myPeerServer',
   })
   peer.value.on('open', (id) => {
     peerId.value = id
   })
   // 接受视频请求
   peer.value.on('call', async (call) => {
     called.value = true
     callObj.value = call
   })
 })

 // 获取本地视频流
async function getLocalStream(constraints) {
// 获取媒体流
  const stream = await navigator.mediaDevices.getUserMedia(constraints)
// 将媒体流设置到video标签上播放
  localVideo.value!.srcObject = stream
  localVideo.value!.play()
  return stream
}

const acceptCalled = async () => {
 // 接受视频
  const stream = await getLocalStream({ video: true, audio: true })
  callObj.value.answer(stream);
  callObj.value.on('stream', (remoteStream) => { // 接收到的视频流
  called.value = false
   // 将远程媒体流添加到video标签中播放
  remoteVideo.value!.srcObject = remoteStream
  remoteVideo.value!.play()
})
}

// 开启视频
const callRemote = async () => {
   if(!remoteId.value){
     alert('请输入对方id')
     return
   }
   const stream = await getLocalStream({ video: true, audio: true })
   // 将本地媒体流发送到远程 Peer
   const call = peer.value.call(remoteId.value, stream)
   called.value = true
   call.on('stream', (remoteStream) => { // 接收到的视频流
    caller.value = false
    // 将远程媒体流添加到video标签中播放
    remoteVideo.value!.srcObject = remoteStream
    remoteVideo.value!.play()
   })
 }

</script>

WebRTC ​

1、WebRTC简介 ​

2、应用场景 ​

3、P2P通信原理 ​

4、WebRTC API ​

1、音视频采集 getUserMedia ​

2、核心对象 RTCPeerConnection ​

5、案例 ​

1、项目搭建 ​

前端项目 ​

后端项目 ​

前端连接信令服务器 ​

发起视频请求 ​

开始交换SDP信息和candidate信息 ​

挂断视频 ​

拓展：peerjs ​

服务端实现 ​

客户端实现 ​

WebRTC

1、WebRTC简介

2、应用场景

3、P2P通信原理

4、WebRTC API

1、音视频采集 getUserMedia

2、核心对象 RTCPeerConnection

5、案例

1、项目搭建

前端项目

后端项目

前端连接信令服务器

发起视频请求

开始交换SDP信息和candidate信息

挂断视频

拓展：peerjs

服务端实现

客户端实现
